實時監測浸潤劑的滴液狀態(是否正常滴落、是否斷液 / 溢液),并聯動控制系統實現自動預警或調節,避免因浸潤劑供應異常導致紗線缺油 / 過油。采用光電式傳感器(部分場景用電容式),由發射端、接收端組成,安裝在儲液容器出口與油槽之間的導油管路徑旁(如圖 1 中儲液瓶下方的黑色部件,包含紅 / 綠指示燈)。傳感器會對導油管內的滴液區域形成 “檢測光路 / 電場”。
20-220滴/min
自適應光柵傳感器
低于十萬分之一
分享:
滴定模式的玻璃纖維外涂系統中,滴液傳感器是保障浸潤劑穩定供應的核心監測部件
核心作用
實時監測浸潤劑的滴液狀態(是否正常滴落、是否斷液 / 溢液),并聯動控制系統實現自動預警或調節,避免因浸潤劑供應異常導致紗線缺油 / 過油。
詳細描述
1. 結構與安裝

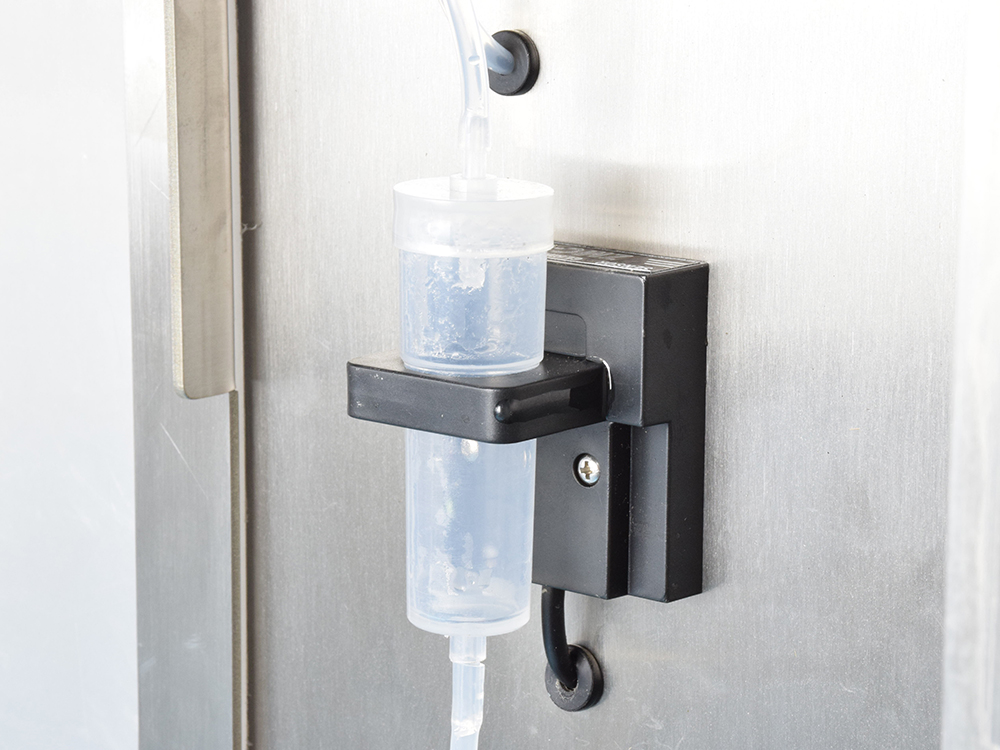

通常采用光電式傳感器(部分場景用電容式),由發射端、接收端組成,安裝在儲液容器出口與油槽之間的導油管路徑旁(如圖 1 中儲液瓶下方的黑色部件,包含紅 / 綠指示燈)。傳感器會對導油管內的滴液區域形成 “檢測光路 / 電場”。
2. 工作原理
當浸潤劑正常滴落時,液滴會遮擋光電傳感器的光路(或改變電容值),傳感器每檢測到 1 次遮擋,就記錄 1 滴液;
若滴液頻率低于預設閾值(如蠕動泵設定 10 滴 / 分鐘,但實際<5 滴 / 分鐘),判定為斷液;若滴液頻率過高或持續遮擋光路,則判定為溢液 / 管路堵塞。
3. 功能特點
高精度檢測:可識別直徑≥0.5mm 的液滴,響應時間<100ms,適配玻璃纖維高速拉絲的生產節奏(拉絲速度通常>1000m/min);
聯動控制:檢測到異常后,會觸發設備的聲光報警(如圖 1 的紅燈亮起),同時向蠕動泵發送信號(如斷液時提高泵速、溢液時降低泵速),實現閉環調節;
適應性強:可兼容不同粘度的浸潤劑(粘度范圍 50-500mPa?s),通過調整傳感器的靈敏度閾值,避免因浸潤劑粘稠度變化導致的誤判;
非接觸式監測:無需接觸浸潤劑,避免污染助劑或因腐蝕損壞傳感器,使用壽命可達 1-2 年。
滴定模式的玻璃纖維外涂系統中,滴液傳感器是保障浸潤劑穩定供應的核心監測部件
核心作用
實時監測浸潤劑的滴液狀態(是否正常滴落、是否斷液 / 溢液),并聯動控制系統實現自動預警或調節,避免因浸潤劑供應異常導致紗線缺油 / 過油。
詳細描述
1. 結構與安裝
通常采用光電式傳感器(部分場景用電容式),由發射端、接收端組成,安裝在儲液容器出口與油槽之間的導油管路徑旁(如圖 1 中儲液瓶下方的黑色部件,包含紅 / 綠指示燈)。傳感器會對導油管內的滴液區域形成 “檢測光路 / 電場”。
2. 工作原理
當浸潤劑正常滴落時,液滴會遮擋光電傳感器的光路(或改變電容值),傳感器每檢測到 1 次遮擋,就記錄 1 滴液;
若滴液頻率低于預設閾值(如蠕動泵設定 10 滴 / 分鐘,但實際<5 滴 / 分鐘),判定為斷液;若滴液頻率過高或持續遮擋光路,則判定為溢液 / 管路堵塞。
3. 功能特點
高精度檢測:可識別直徑≥0.5mm 的液滴,響應時間<100ms,適配玻璃纖維高速拉絲的生產節奏(拉絲速度通常>1000m/min);
聯動控制:檢測到異常后,會觸發設備的聲光報警(如圖 1 的紅燈亮起),同時向蠕動泵發送信號(如斷液時提高泵速、溢液時降低泵速),實現閉環調節;
適應性強:可兼容不同粘度的浸潤劑(粘度范圍 50-500mPa?s),通過調整傳感器的靈敏度閾值,避免因浸潤劑粘稠度變化導致的誤判;
非接觸式監測:無需接觸浸潤劑,避免污染助劑或因腐蝕損壞傳感器,使用壽命可達 1-2 年。
